Com dimensionar una vàlvula de seguretat per a processos químics

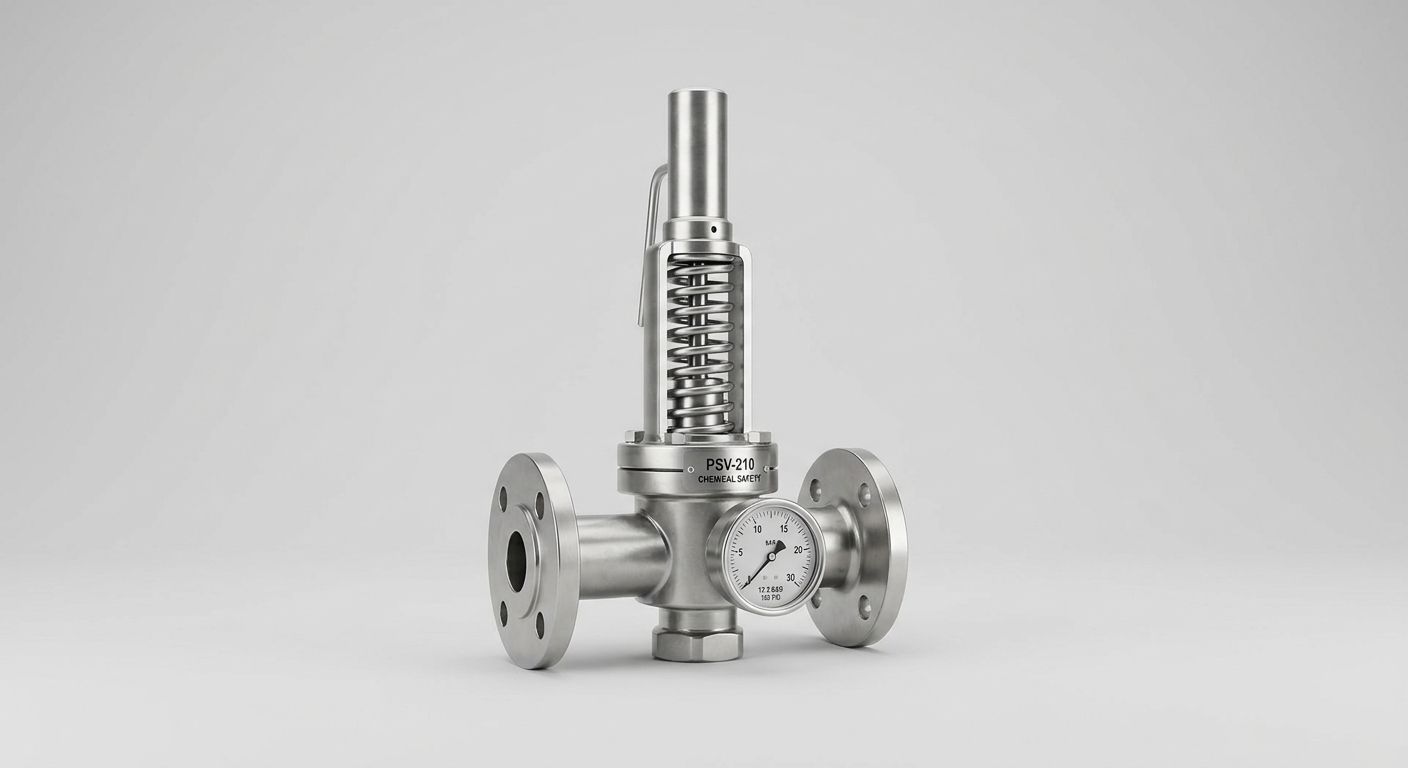

Dimensionar una vàlvula de seguretat consisteix a identificar l'escenari de sobrepressió més desfavorable, calcular el cabal d'alleujament que genera i seleccionar un orifici normalitzat capaç d'evacuar-lo sense superar la pressió admissible de l'equip. El procediment està descrit a API 520, API 521 i ISO 4126, i a Europa el conjunt ha de complir la Directiva d'Equips a Pressió 2014/68/UE.

Pas 1 — Identificar els escenaris de sobrepressió

Abans de calcular res cal llistar què pot apujar la pressió de l'equip: bloqueig de la sortida amb la bomba en marxa, fallada d'una vàlvula de control, foc extern, expansió tèrmica en una línia bloquejada, entrada de gas a alta pressió des d'un equip aigües amunt (gas blowby), fallada de refrigeració en una columna o una reacció exotèrmica descontrolada. L'API 521 recull la llista completa i els criteris per descartar escenaris no creïbles. La vàlvula es dimensiona amb l'escenari que exigeix més cabal, no amb la suma de tots.

Pas 2 — Calcular el cabal d'alleujament de cada escenari

Cada escenari té el seu mètode de càlcul. En foc extern, el cabal depèn de la superfície mullada del recipient i de la calor absorbida segons la correlació de l'API 521. En bloqueig de sortida, és el cabal màxim que la bomba pot aportar a la pressió d'alleujament. Amb el cabal màssic, la temperatura d'alleujament i les propietats del fluid —pes molecular, factor de compressibilitat Z, relació de calors específiques k, viscositat— s'obté l'àrea efectiva d'orifici mitjançant les equacions de l'API 520 Part I, distingint si el flux és gas, líquid, vapor o bifàsic.

Pas 3 — Fixar pressió de taratge i sobrepressió admissible

La pressió de taratge no pot superar la pressió màxima admissible de l'equip (MAWP/PS). L'acumulació permesa marca el marge de càlcul: habitualment un 10 % per a un escenari únic, un 16 % quan es consideren escenaris múltiples i un 21 % en el cas de foc extern. Aquests percentatges són els que fixen la pressió d'alleujament amb què es calcula l'àrea.

Pas 4 — Comprovar la contrapressió

La contrapressió total (superposada més acumulada) decideix el tipus de vàlvula. Per sobre d'aproximadament el 10 % de la pressió de taratge, una vàlvula convencional comença a perdre capacitat i estabilitat; una vàlvula equilibrada per fuell tolera de l'ordre del 30-50 %, i per damunt d'aquest rang la solució és una vàlvula pilotada. Ignorar aquest pas és la causa més freqüent de vàlvules que no obren quan han de fer-ho.

Pas 5 — Seleccionar orifici, tipus i materials

Amb l'àrea calculada s'escull l'orifici normalitzat immediatament superior de la sèrie API 526 (lletres D a T). Convé no sobredimensionar: una vàlvula massa gran obre i tanca ràpidament (chattering) i destrueix el seient en pocs cicles. Queden per definir els materials segons compatibilitat química i temperatura, la certificació aplicable (PED, i ATEX si la zona està classificada) i si convé instal·lar un disc de ruptura aigües amunt per aïllar la vàlvula de fluids corrosius, polimeritzants o amb sòlids.

Errors freqüents en dimensionar

1. Calcular només l'escenari de foc i no comprovar el bloqueig de sortida, sovint més exigent.
2. No recalcular la contrapressió del col·lector comú en connectar equips nous.
3. Escollir un orifici més gran «per seguretat», provocant chattering i danys al seient.
4. Superar el 3 % de pèrdua de càrrega a la línia d'entrada, límit que l'API 520 associa a inestabilitat.
5. No revisar el dimensionament després d'un canvi de procés, de capacitat o de fluid.
